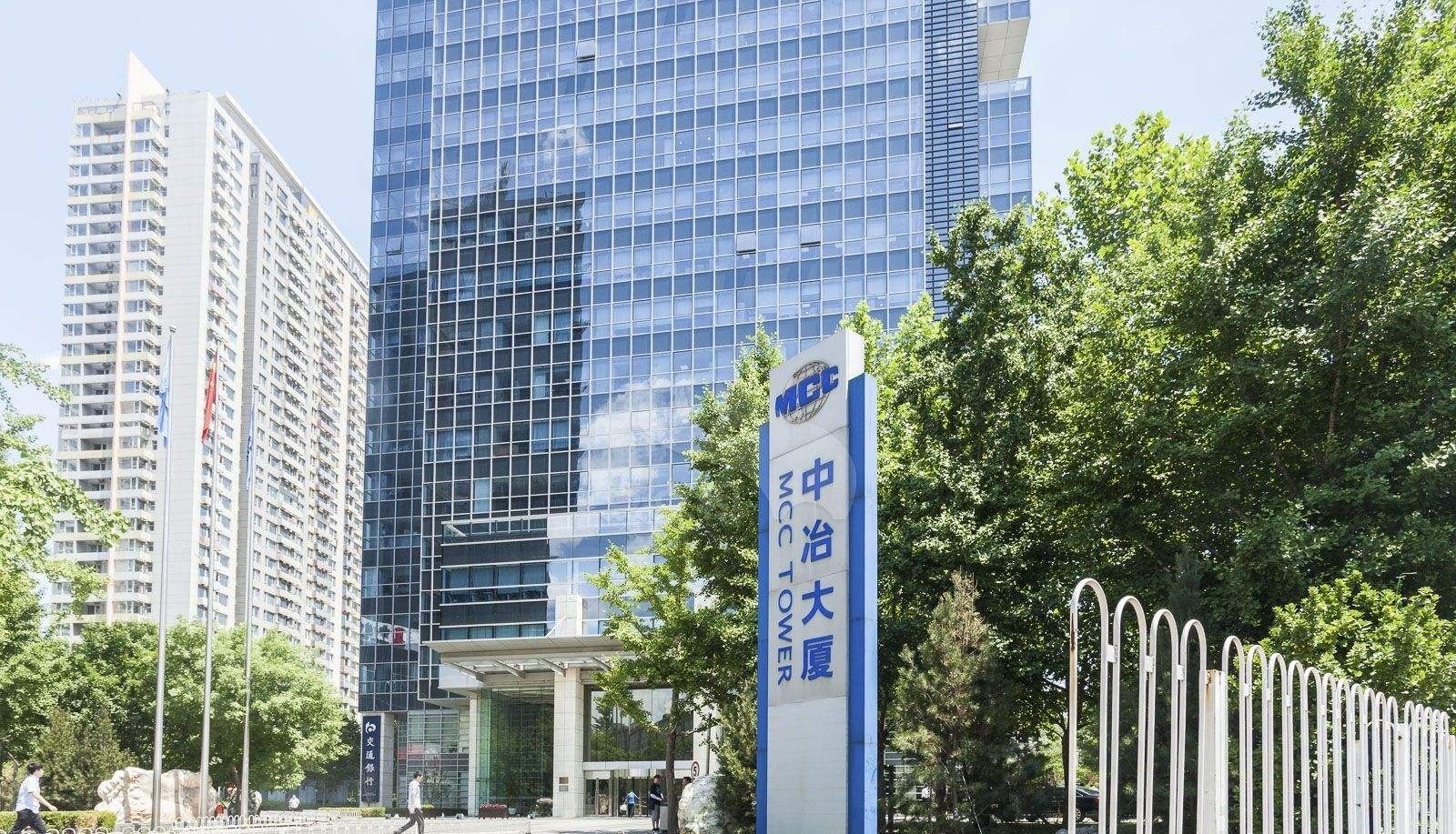

一、 UPS和電池設備情況  中冶大廈中心機房現有一套伊頓系列80KVA的UPS不間斷電源系統，其中后備電池為某品牌NP150-12的閥控式免維護鉛酸蓄電池共80節（即NP系列12V-150AH的蓄電池）。  目前UPS主機和蓄電池運行正常，但由于電池組是2014年10月投入使用的，使用壽命已經超過3年。為了避免蓄電池老化對UPS主機供電系統運行的影響和UPS后備時間的保證，甲方?jīng)Q定對UPS不間斷系統原有的40節志誠冠軍NP150-12的閥控式免維護鉛酸蓄電池進行更換措施。  新采購的UPS不間斷電源的后備電池為科恒達品牌,型號為NP150-12。新電池的技術參數和規格結構完全符合招標文件中對蓄電池的要求，具體的技術參數詳見附件。

二、 實施方案  為了使機房內機柜設備在不斷電的情況下更換蓄電池，并且避免在更換電池的過程中出現問題，首先應由專業的UPS技術工程師進行更換電池組，同時在更換電池組之前應對機房現場情況進行勘察，特別是對UPS不間斷電源主機、電池組、UPS主機配電系統等進行技術性的數據登記。在機房內UPS主機輸入市電電源不斷電的前提下，斷開UPS主機和電池組的開關，即可安全、正確、高效的更換電池組。更換完畢檢查無誤后，閉合電池組開關，使UPS主機和電池組有效聯接，后進行UPS調試和測試，確保UPS不間斷電源系統的正常運行。  考慮到更換UPS后備電池工作具有嚴格的技術性、安全性以及相關的標準規定，一定要做好相關的安全保護措施，

具體的實施過程如下:

1 實施前準備實施電池更換的技術人員應提前到機房現場勘查，和用戶方的管理人員進行相關工作的溝通：電池到貨、驗收情況、電池擺放位置等相關情況。

2、對機房內UPS主機和電池組的位置進行勘察，對UPS不間斷電源主機、電池組、UPS主機配電系統等進行技術性的數據登記。了解UPS不間斷電源系統的相關技術數據情況，有助于電池更換工作。

3、根據勘查的現場情況，安排好電池更換實施工程師和協助人員的工作，同時準備施工需要的工具如螺絲套批、活動扳手、快速扳手、電工絕緣膠布、搬運小拖車、萬用表等相關的工具。

4、得到用戶的許可后，準備對電池組實施更換。

三， 實施電池更換

1、接到可對電池進行更換工作的通知后，電池更換實施工程師到現場進行準備工作：確保UPS主機的輸入供電、新舊蓄電池的登記檢查、機房內消防系統煙霧探頭的密封、準備二氧化碳滅火器等相關工作。

2、更換電池前對UPS主機、舊電池組、電池監測儀等設備做好相關的登記記錄，特別是每層電池的擺放、電池監測儀的接線，要做好標記，畫好聯接圖。保證電池組更換后的效果和原有的情況保持一致。

3、一切準備就緒后，對艾默生NXa系列的80KVA UPS主機的電池進行更換處理工作，斷開UPS主機和電池組之間的連接開關，使UPS主機和電池組斷開聯接，確保更換電池時工作人員的安全。

4、對原有電池組的電池進行拆卸，電池更換實施工程師負責電池拆卸工作，相關輔助技術人員進行新舊電池的搬運工作。在拆舊電池時，將拆卸下來的電池連接線和電池端子的螺絲用盒子整齊的擺放好，保證機房內的整潔和清潔。

5、舊電池拆完后，將舊電池和舊電池架整齊的擺放在甲方規定的位置。

6、將新電池架組裝件安放在制定位置，同時開始安裝新電池，將新電池擺放在電池架上，使新電池在電池架上的擺放位置、方向調整的好。在安裝新電池時要將原來的電池監控連接線再接上。在連接好一組電池后檢查電池端子的連接線是否牢固；檢查電池組的總電壓是否正常等情況，電池的正負極要連接正確。

7、更換電池工作完畢后，用萬用表檢查電池組的總電壓情況、電池組的正負極和中性線的接線情況。確保電池組和UPS主機都正常后，合閉電池組的開關，使UPS不間斷電源系統恢復正常工作。

8、然后檢測兩套UPS的工作電壓、電流、充電電壓、工作狀態等情況并做好記錄。同時，由艾默生UPS廠家的工程師用艾默生的軟件對UPS主機的電池時

間參數進行調試設置，確保電池在正常的壽命期間不會出現錯誤的報警提示。

9、UPS主機調試正常后，斷開UPS主機的輸入電源開關，模擬市電故障中斷，測試UPS系統是否能正常由市電轉為電池組后備電源供電，確保機房機柜內的設備正常運行。

10、在電池更換工作完成之后，對UPS房進行打掃清潔，清理雜物，保證UPS房的良好環境?；謴?fù)電池更換之前，機房內所做的準備工作。而且應使新電池組充電至24小時左右，確保新電池充滿電量。  此方案是由我方機房工程師與艾默生UPS廠家工程師共同商討制定出來的，是正確的、安全的、高效的，而且我方機房工程師是熟悉艾默生UPS和蓄電池的專業技術工程師，只要安裝過程中保證電池正負極的聯接是正確的，就可以避免事故發生。

四 實施時間  由于更換的電池的數量比較多，電池的重量也比較重；而且考慮現場的施工條件，更換工作有一定的難度，加上安裝前的準備工作和安裝后的調試工作估計總的施工時間約4小時。更換過程中不會中斷UPS主機電源，不會對用戶機房等其他的設備用電造成影響。 3.2 實施相關人員  電池更換實施由我方的機房工程師負責電池的更換工作，并且安排兩位技術人員進行電池搬運等輔助性工作。
